偉創AC80系列變頻器在磚機上的應用

發布者：凱優 時間：2/8/2023 2:16:12 PM

一、前言

在建筑行業領域，國內常用的墻體材料可分為兩大類，即實心粘土磚與新型墻材。以粘土為主要材料經燒結工藝制成的實心粘土磚（俗稱紅磚），因其工藝設備簡單，使用歷史悠久，長期以來都是我國主要的墻材；以水泥、砂石及粉煤灰、煤矸石、爐渣等工業廢料或建筑垃圾為主要材料經攪拌、振動、壓制等工藝制成的非粘土磚、建筑砌塊等新型墻材，類似的新型墻材近幾十年在國內得到逐步的推廣與普及，其中，以混凝土砌塊較為常用。“禁實”就是禁止使用、銷售、生產實心粘土磚的簡稱。與新型墻材相比，實心粘土磚在制作過程中存在挖土毀田、浪費能源、污染環境等不利因素，因此國家已出臺眾多硬性指標及政策鼓勵使用新型墻材，逐步禁用實心粘土磚。根據國家相關規定，2010年后國內所有城市（城鎮）將全部禁用粘土磚，這將為新型墻材提供巨大的市場空間。

二、磚機設備介紹（新型墻材）

依據成型工藝不同，可將磚機設備分為壓磚機和砌塊成型機兩大類。通過高壓擠壓將磚體（砌塊）定型的磚機統稱為壓磚機；通過振動擠壓將磚體（砌塊）定型的磚機統稱為砌塊成型機。其中，砌塊成型機自動化程度高、可生產的砌塊（磚）種類多、產量大，在磚機設備中處于主導地位，應用較為廣泛。（“磚機”指砌塊成型機）

1、砌塊成型機的振動技術

一臺全自動砌塊成型機主要由皮帶輸送機、振動成型機（主機）、送板機、出磚機、碼垛機、控制柜、液壓泵站等組成，其中振動成型裝置是砌塊成型機的核心部分，其性能直接決定著機器本身及成型砌塊的優劣。

砌塊成型機依靠振動與壓力使模箱中的混凝土拌料成型及密實，因此振動參數的選擇對砌塊性能至關重要。振動參數包括振動頻率、振幅及振動加速度等。從混凝土振動工藝學看,對于不同的被振物料,其比較好的振動頻率及振幅都是不同的。振動頻率應盡可能接近物料中骨料的固有頻率，使其產生共振，此時衰減最小，振幅最大。砌塊混凝土拌合物的集料粒徑為3～10mm，理想振動頻率為100～125Hz但對于砌塊成型機來說都達不到這么高的振動頻率，這主要是考慮到振動系統尤其是軸承的使用壽命。國內砌塊成型機一般采用的振動參數如下：振動頻率范圍45～55Hz；振幅1～2.2mm；振動加速度10～18g。

2、砌塊成型機的分類

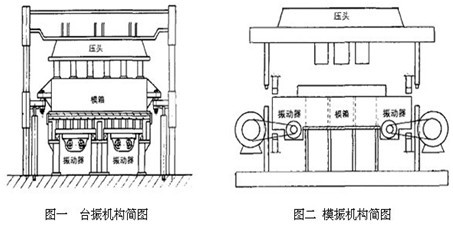

按振動源作用的位置不同，砌塊成型機可分為臺振機及模振機。振動源直接作用于振動臺的機型稱為臺振機，型號以“QT”開頭。振動源安裝在模箱上的機型稱為模振機，型號以“QM”開頭。因臺振機具有產量大、砌塊平均損耗振動功率小等優點，已成為國內磚機廠家的主流機型。圖一、圖二分別為臺振及模振機構簡圖。以臺振機為例，一般振動器是由電動機或液壓馬達來驅動，通過振動器中的兩根帶有偏心塊的軸產生相向的高速轉動，水平方向的離心力互相抵消、垂直方向的離心力互相疊加，從而產生垂直定向振動。成型砌塊較少時，模箱下可設一個振動源；成型砌塊較多時，可設兩個或多個振動源。

3、目前電動振動器存在的缺點：

（1）電機頻繁直接啟動（每分鐘3～4次），啟動電流大（5～7倍額定電流），電機溫升高（70攝氏度以上），軸承潤滑脂容易融化并導致電機損壞；

（2）接觸器頻繁動作，通過電流大，觸點容易老化；
（3）電網電壓低時，電動機帶載很難啟動；

（4）電機每次啟動運行時間為2～4s，平均功率因數低，線損損耗嚴重；

（5）電機直接啟動時機械沖擊大，對各機械配件要求較高。

4、變頻器調頻振動技術

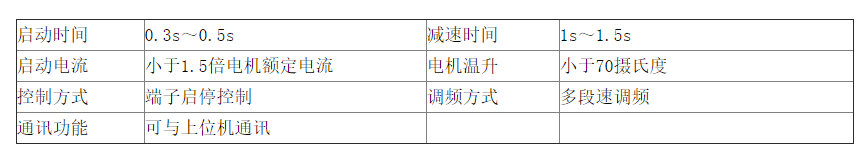

如何激振、如何調節振動頻率一直是磚機制造商關注的問題。自變頻技術廣泛應用以來，以變頻器調節電機調速?gòu)亩?qū)動振動器的振動成型方式就被眾多的磚機制造商所注重。磚機可根據產品的分類來預設不同振動頻率及振動加速度，啟動、加速、減速及停機控制靈活，大大加強了產品的成型質量及性能。下表為振動成型系統對變頻器的技術要求：

對變頻器要求而言，上述技術要求的難點主要在于加、減速時間的控制。加速時間過短，啟動電流將激增，影響電機溫升；減速時間過短，電機常處于發電狀態，電能反饋會使變頻器出現過壓報警。相反，增大加減速時間必會降低砌塊成型機的生產效益。

三、AC80變頻器在磚機上的應用

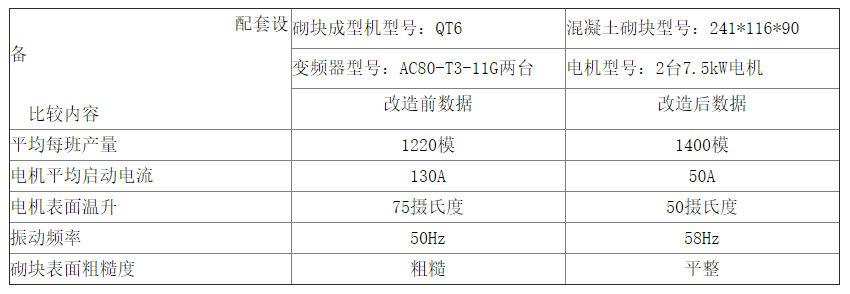

我公司技術人員經現場調試，根據振動系統的運動特性，使AC80變頻器成功應用于廣東某機械公司，該公司是砌塊成型機專業制作商，下表格為在使用了AC80變頻器前后的生產數據對比：

四、變頻器調頻振動的優點

由以上數據可明顯看出，與電動機直接驅動相比，在振動系統中采用變頻器技術具有很明顯的優點：

（1）可輕松實現振動系統調頻需要，滿足生產工藝要求；

（2）加減速迅速，節省成型時間，增加產能；

（3）啟動電流小，對電網沖擊少；

（4）電機平滑啟動，機械沖擊??；

（5）電動機溫升低，有利于電機長期穩定運行；

（6）能量傳遞效率高，節省電能；

（7）砌體成型密實度好，表面平整美觀；

（8）變頻器獨有AVR功能，即使在電網電壓較低的情況下，仍能輸出足夠的電壓驅動電機工作做。

五、變頻器在砌塊成型機上的應用前景

可以說，國內大部分磚機制造商對變頻器調頻振動技術都不陌生，但出于成本及技術可靠性兩方面的考慮，多數廠家都沒有使這種技術量產化。但隨著市場競爭的日益激烈以及工藝要求的不斷提高，尋求技術革新、改進產品性能已成為各磚機企業的重要議題。事實證明，變頻器調頻振動技術比其它振動技術更具有優勢，且市場應用條件已趨于成熟，當前正是大力推廣應用的有利時機。
