S7-200系列PLC有一種特殊的通信模式：自由口通信模式。在這種通信模式下。用戶可以在自定義的通信協議（可以在用戶程序中控制通信參數：選擇通信協議、設定波特率、設定校驗方式、設定字符的有效數據位）下，通過建立通信中斷事件，使用通信指令，控制PLC的串行通信口與其它設備進行通信。只有當CPU主機處于RUN工作方式下（此時特殊繼電器SM0.7為1）才允許自由通信模式,此時S7-200失去了與標準通信裝置進行正常通信的功能。當CPU主機處于STOP工作方式下時，自由通信模式被禁止，PLC的通信協議由自由通信協議自動切換到正常的PPI通信協議。

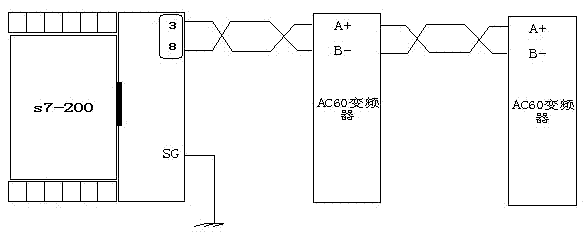

H-66=0//變頻器設為從站
H-67=1 //變頻器通訊地址為1
H-69=3 //通訊波特率9.6K
H-68=1 //（E、8、1）//通訊數據偶校驗
E-01=2 //變頻器的運行采用通訊方式
E-02=6 //變頻器的給定頻率設定采用通訊方式
2、PLC內存使用說明
西門子S7-200系列PLC的自由通訊端口編程必定會用到兩個指令，即XMT(發送)指令和RCV（接收）指令。編寫程序時需要為這兩個指令指定數據緩沖區，一般以最低位數為0的地址作為數據緩沖區的起始地址。
1）發送指令XMT緩沖區(寫/讀)
VB100 //xmt指令要發送的字節個數
VB101 //變頻器通訊地址(01)
VB102 //modbus功能碼(06/03)
VB103 //變頻器被寫地址高位/變頻器被讀起始地址高位
VB104 //變頻器被寫地址低位/變頻器被讀起始地址低位
VB105 //被寫數據高位/被讀數據字個數高位
VB106 //被寫數據低位/被讀數據字個數低位
VB107 //被發送數據CRC低位
VB108 //被發送數據CRC高位
2）接收指令RCV緩沖區
VB200 //rcv指令要接收的字節個數
VB201 //變頻器地址(01)
VB202 //modbus功能碼(06/03)
VB203 //變頻器被寫地址高位/被讀數據字節個數高位
VB204 //變頻器被寫地址低位/被讀數據字節個數低位
VB205 //被寫數據高位/被讀數據高位
VB206 //被寫數據低位/被讀數據低位
VB207 //被接收數據CRC低位
VB208 //被接收數據CRC高位
VB217 //被接收數據CRC驗算低位
VB218 //被接收數據CRC驗算高位
3）CRC校驗子程序（SBR0）
偉創AC60變頻器內置的MODBUS協議采用RTU傳輸格式，只是采用了部分MODBUS從協議（只支持03、06、08H這三種命令）通信速率比ASCII模式更快。該格式使用CRC校驗方式對每次發出或接收的數據幀進行校驗。因此，該子程序使用了多個局部變量，以方便其它子程序調用。

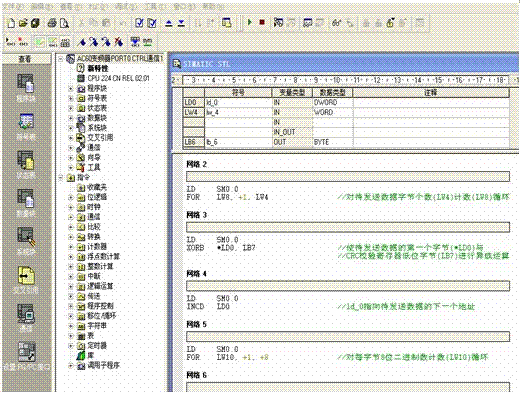

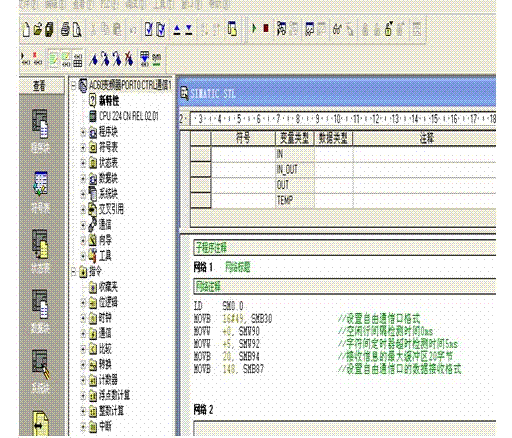

在西門子STEP 7-Micro/Win 編程環境下（如圖），
