1.概述

噴水織機是20世紀50年代出現的一種新型無梭織機。噴水織機，噴氣織機，劍桿織機等機械的主要不同之處就是引緯機構的不同，噴水織機是依靠具有一定壓力的水流，即依靠射流和纖維之間的摩擦力，攜帶緯絲通過梭口，使經緯線交織成織物。

目前織造市場中，各廠生產效率一直受到空停，漏停的影響，又加之織物質量要求的不斷提高，整個織造過程中的主控單元變得更加重要。

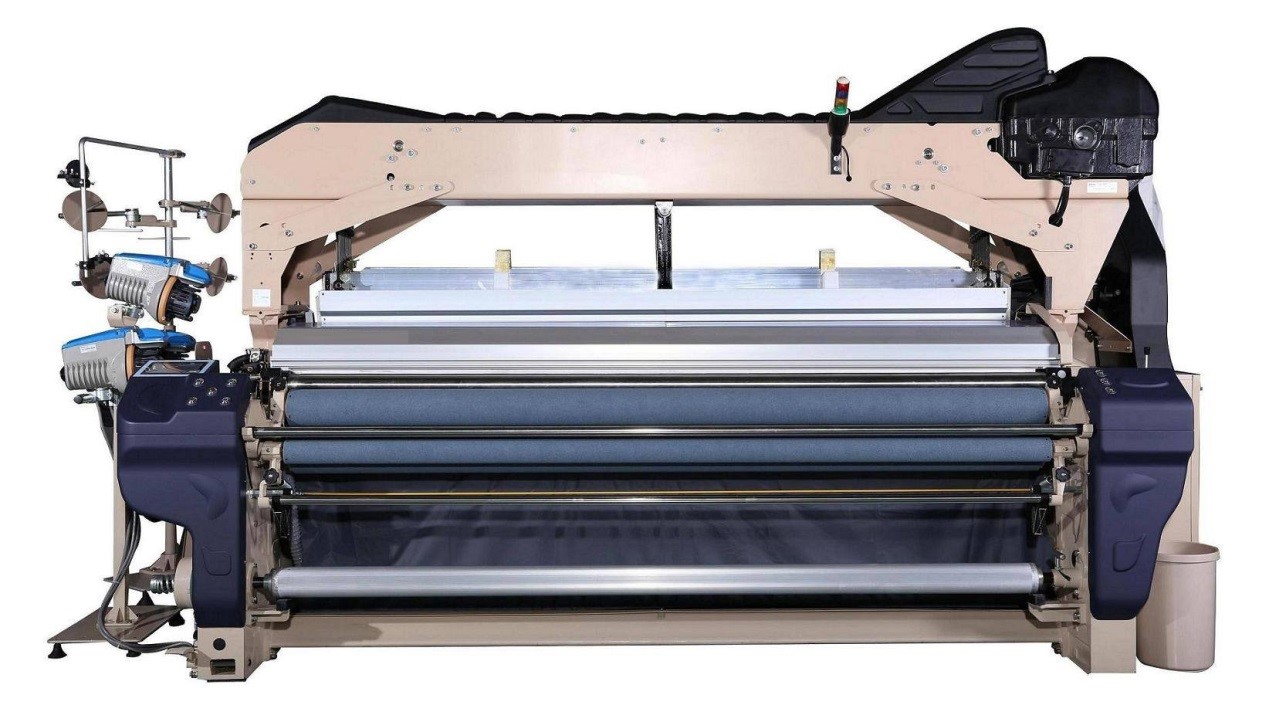

圖1.噴水織機

2.電控布局

偉創電氣自主研發生產了噴水織機五合一集成控制器，又配備原有的高性能伺服系統和織機專用變頻器，形成針對噴水織機的智能電控系統。

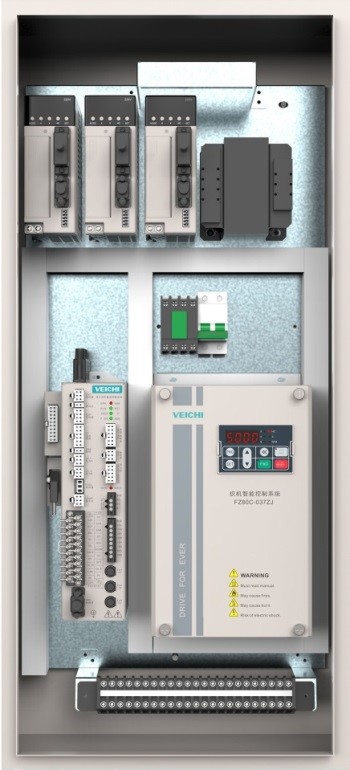

圖2.電控布局圖

整套系統布局緊湊有序，適用于現有標準電控箱；主控制器，變頻器，伺服系統均自主研發生產，品牌統一性高；接觸器，繼電器等均使用進口產品，穩定有保證。

3.系統拓?fù)?

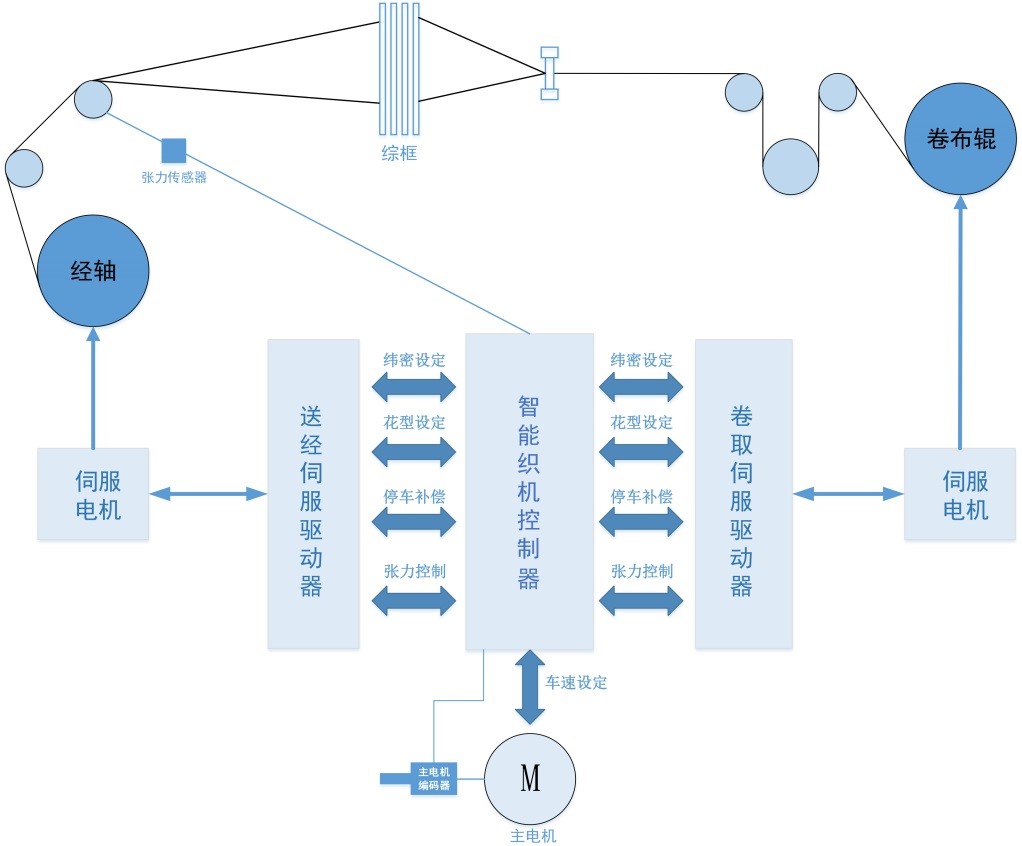

圖3.系統拓?fù)鋱D

噴水織機控制系統中包括：1臺噴水織機控制器，2套（雙經軸是3套）伺服系統，1個張力傳感器，1個編碼器以及其他織機專用的傳感器（絞邊傳感器，廢邊傳感器，電機過熱傳感器）。

控制器作為主控單元，控制主電機的啟停，可通過接觸器或變頻器進行超啟動，使電機啟動瞬間的力矩和速度達到要求?？刂破鬟B接觸摸屏、伺服驅動器，同時接收多個傳感器的信號?？稍谟|摸屏上進行系統參數設定，包括車速設定，緯密設定，張力設定，花型設定等，同時向伺服驅動器發送脈沖以此控制送經卷取的速度。整個系統的關鍵在于控制器，主電機編碼器反饋到控制器的信號，根據此信號，進行角度劃分，以決定在每個固定的角度，控制器控制的每個部件（包括儲緯器，夾紗器，轉閥，探緯器等）進行動作?？刂破饕苍谛D(zhuǎn)一周的角度中對張力傳感器進行采樣，取360個點的信號，取平均值，以此獲得實際的張力值，從而控制伺服電機的轉速。

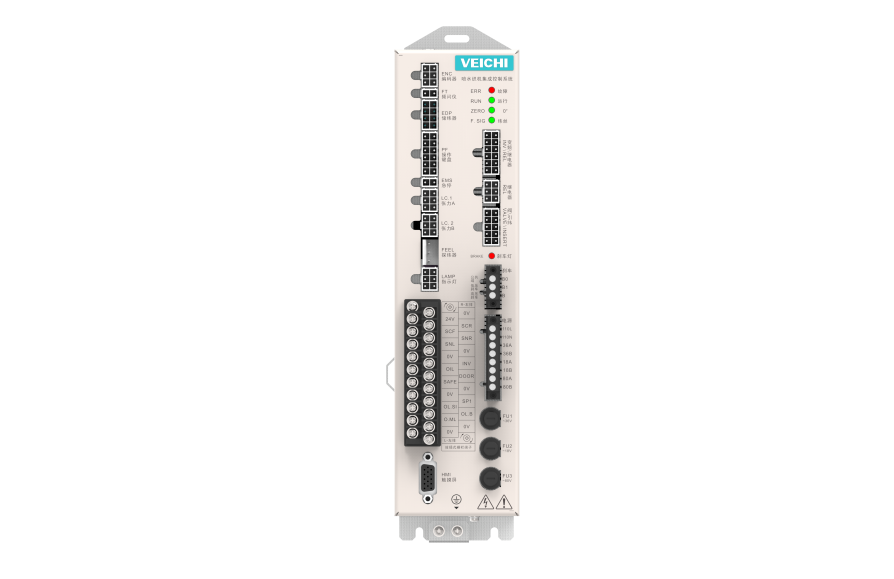

圖4.五合一智能主控

伺服驅動器由控制器直接控制，都工作于位置模式。根據緯密，張力等參數，控制器發送脈沖給伺服驅動器，決定伺服電機的轉速和位置。

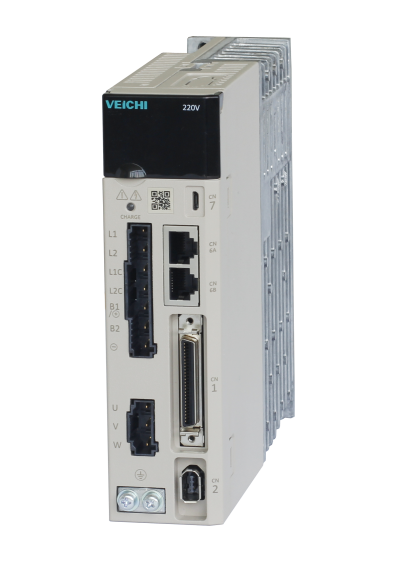

圖5.SD700高性能伺服驅動器

張力傳感器安裝在經軸部位，實時監測經紗的張力大小，同時根據設定卷徑進行卷徑計算，保證機器運行過程中的張力值恒定不變。

其他織機上的專用傳感器有：探緯器，絞邊傳感器，廢邊傳感器，以及一些過熱傳感器。探緯器是織機系統中非常重要的一環，其主要功能是及時探測到緯紗是否到達后邊沿，如果出現斷緯，緯縮等現象，整個系統一定要及時停車到固定角度，以便擋車工進行處理。而其他傳感器如果出現異常，也要反饋給控制器，從而停車進行處理。

4.技術亮點

織造導航

內置紡織專家?guī)焖惴?，根?jù)織物條件織物規格以及機臺條件，自動設定較合適的運行參數。

數字化探緯

主控制器內置數字化探緯技術，在觸摸屏輸入紗線特性情況，系統會自動計算出相關探緯參數，簡單易操作，極大降低空停漏?，F(xiàn)象。

優化停車檔

先進的電送電卷控制算法，張力控制算法，搭配偉創電氣高性能伺服系統，可有效避免停車檔問題出現，同時內置多種停車檔補償方式。

支持工藝參數拷貝

工藝參數等數據可支持U盤拷貝功能，一次設定重復使用。根據不同紗線特性情況存儲為相應文件，換紗之后只需調用U盤文件便可開機運行。

紡織物聯網

紡織專用物聯網系統，可遠程查看機臺運行情況，獲取機臺的各種效率報表；可遠程調整紡織參數，優化織造過程。

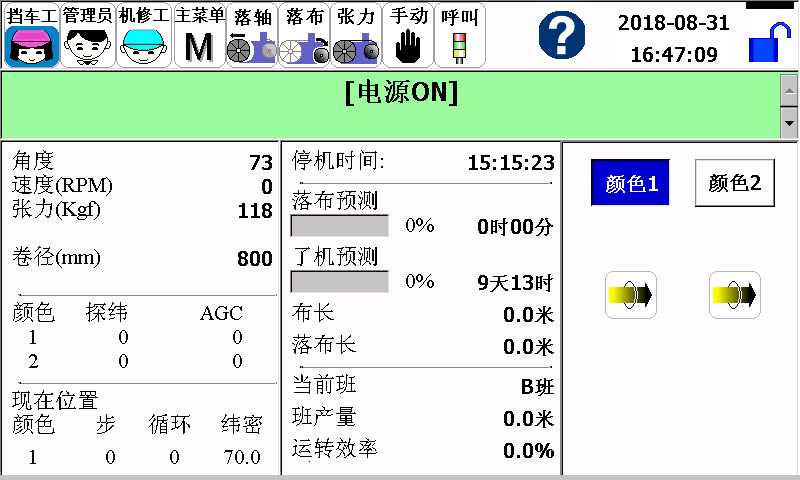

圖6.智能操作系統界面

5.總結

偉創電氣噴水織機控制系統憑借其科學合理的控制算法，穩定可靠的產品性能，以及實用的相關功能，目前已在多個紡織現場進行應用，解決了諸多停車檔問題，提高了織物質量，同時在探緯方面，也極大降低了空停，漏停的現象，提高了生產效率。
