發布者： 凱優 時間：2/8/2023 9:04:20 AM
摘要：本文就偉創電氣生產的伺服驅動器在無紡布定長裁斷機上的使用進行了探討及分析，通過生產加工證實伺服不但在精度和效率上得到了提高，同時使機械結構更加簡單，操作更加方便，故障率大大降低。
一、前言：
在無紡布加工的最后階段，根據客戶的要求，將卷材裁切成不同長度的片材并打包運輸?shù)娇蛻籼?，由客戶再行處理。因此客戶要求對制造出來的材料直接進行定長切斷和整料，滿足市場的需求，在此背景下，設備制造生產商推出無紡布定長分切機，以適應客戶對市場的要求。
二、產品簡介：

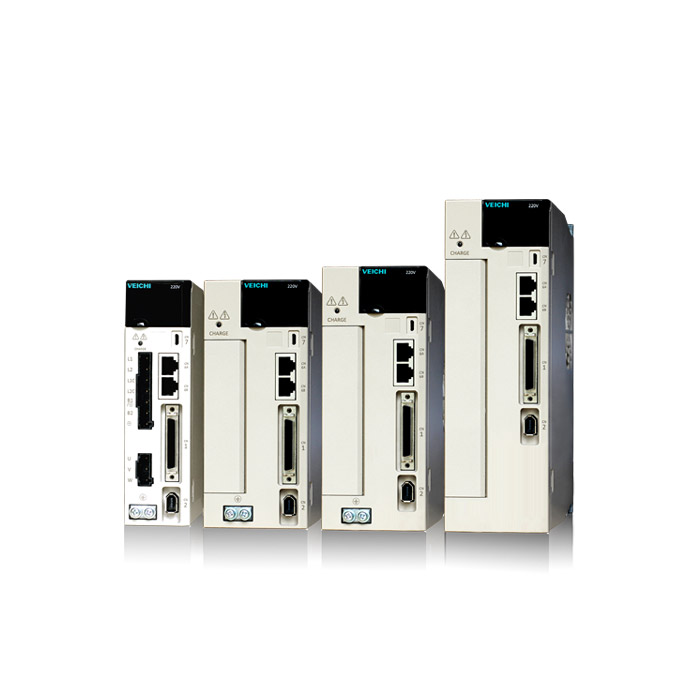

偉創SD600系列全數字交流伺服驅動器是我公司自主研發，具有完全自主知識產權的高性能伺服驅動器。該產品采用全數字電機控制算法，完全以軟件方式實現了電流環、位置環、速度環的閉環伺服控制，具有良好的自適應能力，可配合多種規格的伺服電機。內部配置了多種控制模式，動態響應和運行穩定性高。功能強大、性能良好、結構合理,完全能夠滿足廣大客戶對高精度、高速度加工的要求，廣泛應用于數控機床、包裝機械、印刷機械等領域。
產品特性：
高性能硬件平臺：32bit高性能DSP。
調速范圍：穩速運行范圍1～5000rpm。
最大脈沖輸入：差分輸入方式：500Kpps, 集電極輸入方式：200Kpps。
I/O接口: 10路數字量輸入和6路數字量輸出，3路模擬量輸入和2路模擬量輸出。
過載能力：扭矩可達3倍額定負載。
七種控制模式：速度模式、位置模式、轉矩模式、速度/位置切換模式、速度/轉矩切換模式、位置/轉矩切換模式、點動模式。
通訊功能：內置RS232和RS485通訊接口，可使用通訊控制內部I/O、切換控制模式等等。
內置簡易運動控制器：內置16組運動位置控制命令和16組速度控制命令及原點搜索功能，用戶可自行設定運動曲線及多段速控制，可省略上位機的控制。
三、系統結構簡介：

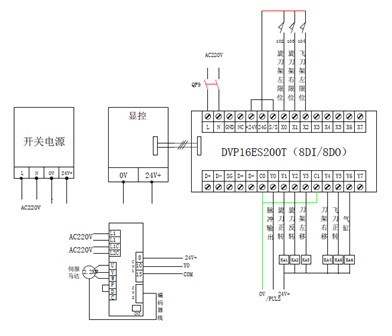

機械系統主要由裁斷機構、主機、牽引機構組成；其中主機由伺服電機驅動系統及減速機構組成，裁斷機構由切刀架、氣缸等組成。電氣系統由臺達可編程控制器（DVP系列）、顯控人機界面、偉創伺服控制器(SD600)、偉創伺服電機以及外圍控制開關組成，如下圖。
六、結束語：
偉創電氣作為國內專業生產變頻器的企業之一，一直致力于電氣傳動與運動控制的研發及生產。該無紡布定長裁斷機系統經過幾個月的試用，沒有出現任何問題，其控制精度仍在0.5毫米，表現出偉創產品超高的穩定性。客戶表示對偉創提供的整套解決方案非常滿意。此次無紡布定長裁斷機控制系統的應用成功，表明偉創有實力為客戶提供多方位的解決方案，為偉創伺服驅動器的推廣起到了積極的作用。
