偉創動力收放線架專用變頻器控制方案

發布者：凱優 時間：2/8/2023 11:29:32 AM

一、引言

在電線電纜行業中，許多工藝流程都是從放線開始到收線結束，其中放線環節中，怎樣克服放線過程中的放線張力不均勻的現象，是許多設備設計工程師與產品控制工程師所迫切解決的問題。在以往的電氣設計過程中，電氣設計工程師常采用PLC的A/D、D/A模塊、張力控制工藝PCB板，通過讀起張力擺桿電位器的電位來獲得所需求的放線快慢程度，這種保持張力恒定的方法，由于一般情況下采取張力擺桿電位器的信號線及從D/A模塊發出的控制變頻器速度的模擬信號線過長容易造成信號的失真，再加上不同軸徑的收線輪對應著不同的PLC的PID內部調節參數，如PID設定不合適，容易讓電氣控制下的放線輪處于不穩定狀態，最終讓張力處于難于恒定的狀態，從而影響產品的品質。

二、工藝要求

動力放線架作為多種設備的最前端，在線纜行業中有著廣泛的應用，一般來說，對動力放線架的要求有以下幾點：

1、線纜制造行業，所有加工完畢的線材都要用線盤整齊地收卷。

2、加工機械在啟動、停車、正常加工過程中，線材線速度是變化的，且收卷直徑也在變化，必須保證收卷機線速度和加工機械線速度一致。

3、放卷時，放卷機必須自動跟蹤加工機械的線速度，根據卷經自動調整轉速，保持和加工速度一致。

4、放線速度能自動跟蹤引取速度，收線速度能自動跟蹤加工出線速度，松線時自動反轉，斷線停車保護。

5、在收放線過程中，保持線材張力恒定。

6、當穩定運行在某個速度時，放線架的擺桿要穩定。

偉創AC62-L專用變頻器是目前擁有此項功能的僅有的國產變頻器，出色的控制性能和良好的可靠性，更保證了偉創變頻器在線纜行業的優越表現。

三、放線輪與收線輪的控制

放線輪的放線速度取決于收線輪的收線速度，由于收線輪總是有一個起始與減速停止的過程，這樣給放線輪一個不恒定的速度，同時由于電線電纜在線輪上的變化，在轉速一定的情況下，線速也是不斷變化的。收線張力的大小直接影響到產品的品質，張力過大，收線過緊，對于小徑線易變形或拉斷內蕊，張力過小，收線輪在收線時會在卷芯上產生軸向滑動而錯位，形成收線不整齊。所有這些，這就要求放線輪能根據張力擺桿的平衡位置對自己的速度進行修正。

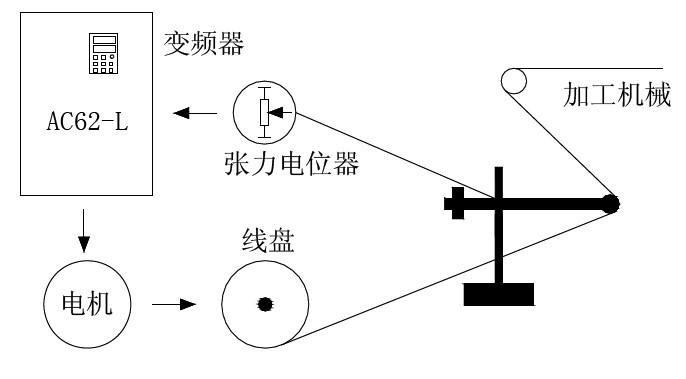

收放線架原理圖：

四、系統配置

1、AC62-L動力收放線專用型變頻器一臺，內置制動單元，根據電機功率加裝制動電阻。

2、其他配件：張力電位器、定滑輪、動滑輪、停止位磁開關等。

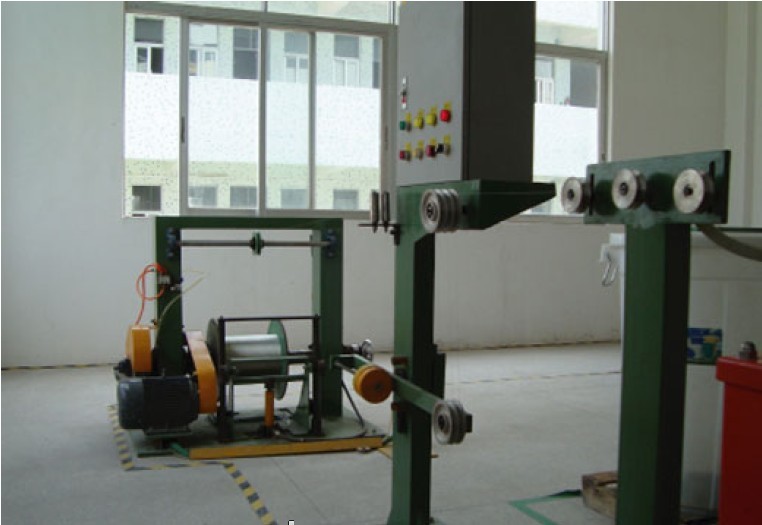

動力收放線架現場實物圖：

設備特點:

1、完全意義上的傻瓜型動力收放線專用型變頻器；只需正確接線，不需設定變頻器的功能參數，開機即能正常工作。

2、自動識別收放線的轉速和方向，自動跟蹤收放線的線速度，張力平衡桿基本維持在動力收放線架的中點位置。

3、無論大盤、小盤，無論粗線、細線，無論高速、低速，張力始終恒定。

4、只要一個繞線輪，簡化機械結構，節約設備成本。

5、內置上、下限位檢測功能，可不用行程開關。

6、設備調試簡單：只須正確調整好張力檢測電位器位置，開機即可自動跟蹤引取的速度，無需其他外部信號控制，直接構成一個獨立的整體。

五、結論

偉創AC62-L變頻器在電纜行業的應用，實際上很好地解決了電線電纜行業中電動放線架及收線輪的電氣控制問題。由于接線簡單，變頻器內自帶的PID與閉環控制功能，省去了以前必須由A/D、D/A模塊來轉換的工作及PLC的編程工作。這一切，讓一個普通的電氣維修人員都有可以做到。因此偉創AC62-L是改造現有電線電纜行業中原來機械式放線架的一個較好選擇。
