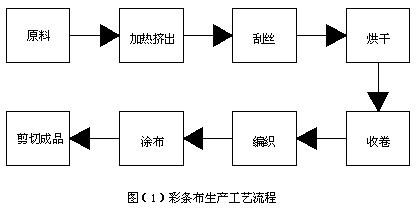

      塑料彩條布主要是以丙烯、聚乙烯為原料，經螺桿擠出機擠出成塑料薄膜，塑料薄膜經刮絲、加熱牽伸、回縮定型后由收卷機收卷成錠子，通過圓織機將絲線編織成彩條胚布后，送涂膜機進上膠涂覆處理，以提高塑料彩條布的強度、耐磨性和防水性能，其生產工藝流程如圖（1）示：

       由以上彩條布生產工藝知道，其生產線設備主要由塑料平膜拉絲機單元、收卷單元、編織單元、涂膜單元等構成。以下分別介紹各單元工作原理及其電氣控制方法。

3.1平膜拉絲機單元

3.1.1平膜拉絲機單元構成

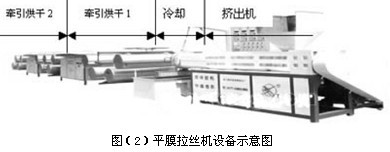

       平膜拉絲機單元是彩條布生產的前道工序，主要是將顆粒原料加熱、擠出成塑料薄膜。塑料薄膜經冷卻、刮絲、烘干、牽引拉伸、牽引定型后，由收卷單元進行收卷。該設備采用常州成創公司生產的SJ-65/30平膜拉絲機組，其主要由螺桿擠出機、冷卻水箱、刮絲裝置、加熱裝置、牽引拉伸與定型等構成，設備如圖（2）所示。其中，螺桿擠出機的主要參數如下：

最大擠出量：150kg/h

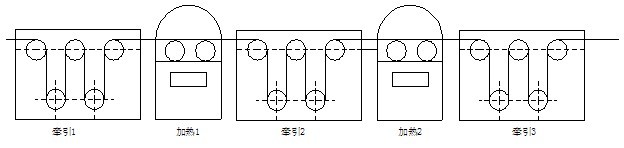

       原材料經擠出機融熔擠出成薄膜，經水箱冷卻后由刮絲裝置進行分絲，絲線由纏繞牽引輥進行拉伸、回縮定型。根據扁絲工藝要求，扁絲一般首先牽伸3～5倍，然后回縮定型約1～2%。本機組采用三級牽伸，第一級牽伸輥與第二級牽伸輥間實現加熱拉伸定型，第二級與第三級實現回縮定型，其纏繞牽引加熱裝置示意圖如圖（3）所示。其中，牽引1、牽引2、牽引3分別通過三臺電機驅動，由三臺變頻器控制。根據工藝要求，可隨時調節兩牽引單元間的速度，實現絲線適當?shù)臓可臁?

 圖（3）纏繞牽引加熱裝置結構圖

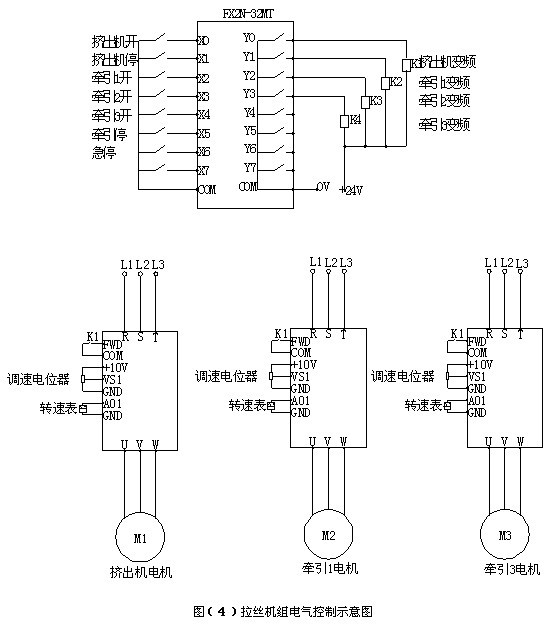

擠出機、牽引1、牽引2和牽引3變頻器的啟動和停止通過PLC控制，各單元調速信號由外部電位器給定，根據工藝要求可隨著調節各牽引輥的速度實現絲線的拉伸及回縮定型。

3.2收卷單元

        收卷機主要由所需要的錠子構成，一般有三到五層。收卷機由4層錠子組成（每層75個，共300個錠子），每個錠子由一個三相220V力矩電機驅動，錠子力矩電機由一臺力矩電機控制器控制。也可使用偉創AC80系列變頻器加普通異步電機代替力矩電機和力矩電機控制器，采用力矩控制收卷。往復橫動機構由一臺三相380V異步電機驅動，并通過一臺AC60變頻器驅動實現擺頻運動。這樣，可將絲線均勻地繞在筒管上，并使筒管表面平整，兩端不存在凸層。

      牽引輥?zhàn)冾l器控制方式與擠出機相同，采用外部端子起?？刂坪屯獠侩妷赫{(diào)速方式。

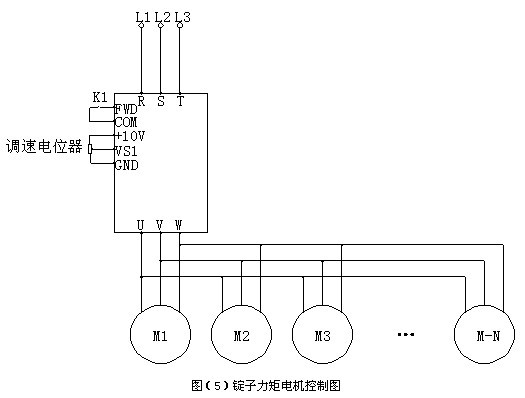

       收卷機的電氣傳動主要由錠子電機與橫動傳動電機構成。錠子電機采用力矩電機，當絲線發生堵轉時電流不會突變，不會引起電機燒壞。該生產線收卷機的錠子力矩電機采用可控硅控制，電機運行總電流約為44A，電機電壓約為150V。圖（5）為錠子力矩電機控制示意圖：

       絲線經圓織機編織成彩條胚布后，需要進行涂膜處理。主要是將聚乙烯或聚丙烯為原料塑料薄膜涂覆在彩條布上，使彩條布不漏水、不開膠，同時提高彩條布的強度和耐磨性，涂覆工作由涂膜機完成。

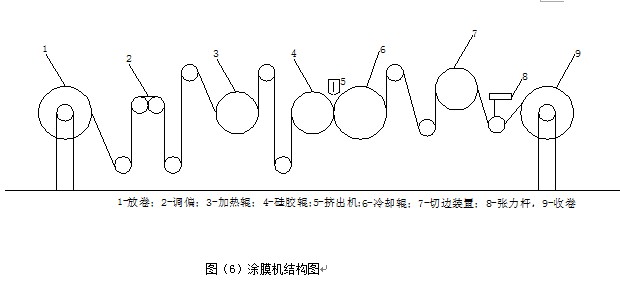

       涂膜機主要由放卷裝置、調偏裝置、擠壓裝置、擠出機、冷卻裝置、切邊和收卷裝置等構成，結構圖如下。

       彩條胚布經加熱輥3預熱后，由擠出機5將融熔的塑料擠出，流到硅膠輥4與冷卻輥6之間的彩條布上，由硅膠輥與冷卻輥擠壓涂覆。其中，冷卻輥為傳動輥，采用變頻調速；硅膠輥為從動輥，依靠之間的摩擦力帶動；收卷輥也采用變頻控制，根據張力桿位置隨時調節收卷電機速度。其電氣控制如下所述。

3.4.2涂膜機電氣控制
       涂膜機電氣控制部分主要有擠出機螺桿電機、冷卻輥電機和收卷輥電機，各部分均采用變頻調速。其中，擠出機變頻控制方法與平膜拉絲機組中的擠出機部分相同，這里不再重復。涂膜機組中主要是冷卻輥電機與收卷輥電機的調速。根據工藝要求，隨著收卷卷徑的增大，收卷電機的轉速需要逐漸降低，這樣才能保持線速度一致。由于彩條布收卷對張力要求不高，冷卻輥與收卷輥間采用一個張力桿來實現恒線速度控制。冷卻輥電機為22kW，4極異步電機，收卷輥電機為11kW，4極異步電機，分別選用AC62-T3-022L和AC62-T3-011L變頻器，如圖（7）所示。冷卻輥?zhàn)冾l器通過外部電位器給定調速信號，其模擬輸出信號（0～10V）與張力桿位置反饋信號（-10V～10V）作為收卷變頻器的調速給定信號。采用雙道組合功能，當張力桿處于平衡位置上方時收卷變頻器頻率上升，當張力桿處于平衡位置下方時收卷變頻器頻率下降，從而保持冷卻輥與收卷保持相同線速度運行。

四、調試注意事項

       彩條布生產線由多個不同單元構成，各單元工藝要求不同，因而電氣控制相對比較復雜。本生產線大多采用變頻調速技術，使用到了變頻器多種控制功能，在調試時應先熟悉生產工藝控制要求和變頻器相應功能，根據現場調試主要應注意以下一些事項。

4.1絲線收卷機變頻器選型
       在選用變頻器時先要了解各單元負載的特性，根據負載的特性選用適當?shù)淖冾l器。該生產線中，收卷機由原先采用可控硅控制力矩電機改為變頻器控制，該收卷機正常工作時電流約為44A。因而這里選用AC80變頻器加三相異步電機，替代原力矩電機收卷方案。每臺變頻器拖動一臺普通電機，采用力矩控制模式收卷，控制精度和響應速度較力矩電機有大幅提高。詳細替代方法可參見《偉創AC80矢量型變頻器替代力矩電機應用方案》。

4.2涂膜機組收卷調試

       根據現場調試經驗，在調試變頻器時一般按“先單后多，先輕后重”原則進行，即在生產線設備調試時，先對各個單元進行分別調試，各單元調試正常后再進行多單元聯調，先空車調試正常后再帶負載調試。由于彩條布收卷對張力要求不高，可采用給定信號與張力桿線性疊加方式來實現收卷變頻器控制，其它收卷場合大多要求使用帶張力控制功能的變頻器來控制。

五、總結

       彩條布是我們生活中常用的塑料制品，其應用廣泛，由于變頻調速技術的推廣，各種塑料機械采用變頻調速技術后，一方面提高了產品精度、設備自動化控制程度及工作效率，另一方面減少了設備維修成本，并達到一定的節能效果。
