音樂噴泉能將水的靈性、音樂的美感和燈光的色彩結合在一起，給人以賞心悅目的感覺。如今，設置在城市廣場等規模較大的噴泉，已不再是采用幾個按鈕或一些邏輯開關的簡單控制就能滿足觀眾日益提高的欣賞水平了。隨著社會經濟和技術的發展、文化藝術生活品位的提高，人們對噴泉的技術含量和藝術效果也提出了更高的要求，因此變頻器在音樂噴泉中為達到特定的藝術效果而發揮了極其重要的作用。
一、音樂噴泉控制概述
音樂噴泉系統中有大量的電磁閥門、彩燈、水泵和產生其它機械動作的電機。其中有些變頻水泵需要用模擬信號來連續調節水柱高度、實現特定的藝術效果，有些部件通過開關量進行控制，這些開關信號驅動閥門、彩燈、水泵隨著音樂進行不同的組合，從而產生各種水形和燈光變換效果。為了達到聽覺、視覺的和諧統一，控制系統應能根據音樂的節奏、旋律和感情色彩輸出，產生各種不同的狀態組合來配合水形和燈光實時變化。
形成水形的基本通路是由水泵、管道、閥門和噴頭組成，針對不同水形要求有不同的控制方法。從噴泉的控制來看基本可分為四類：
第一類，啟動水泵直接向管道和噴頭加壓，效果是噴頭的水柱在啟動和停止時有一過渡的升降過程。
第二類，需要通過變頻器控制水泵轉速來實現一種水柱連續升降的效果。
第三類，在加壓噴水時啟動傳動電機控制噴頭搖擺，達到一種花型變換。
第四類，需要在直接啟動水泵向管道加壓后，通過控制器快速地控制大量的電磁閥門的開閉，使噴嘴以各種方式進行點射，形成所謂“跑泉”和“跳泉”效果。
二、控制系統的構成
在較大的噴泉中，一般均有上百個控制點，有些廣場噴泉可達到數百甚至上千個被控點，所以可以采用模塊化的分級式控制系統來完成系統的全部控制。
一般音樂噴泉系統由工控機、開關板和跑泉器構成三級控制結構。系統一級的上位機是本控制系統的核心。由于現場電磁干擾很大，使用環境比較惡劣，主機需要采用標準工控機。上位機的任務是實現人機交互界面，存放音樂文件，對音頻信號進行讀入、分析，對下級的輸出模塊進行操作和控制整個系統的啟停等功能。為實現上述功能，系統在設計上根據不同負載類型，將大量的被控對象分為4種模塊：
(1)樂曲識別與處理模塊。由模擬采集板和音源處理電路組成。
(2)變頻水泵控制模塊。由D／A輸出板和變頻器組成。
(3)開關量的直控模塊。用于彩燈、水泵和傳動電機等，這是數量最多的模塊。
(4)分級控制的跑泉模塊。
三、偉創AC60系列變頻器的應用
根據以上所述，其中一類水形需要通過變頻器控制水泵轉速來實現一種水柱連續升降等藝術效果。這部分是音樂噴泉的核心技術?？刂茋娙耐獠恳纛l信號有多種來源，其中之一是來自音響系統的音源輸出。該信號經過變換電路放大、濾波、限幅和檢波，變成與音樂幅度的對數成比例的包絡檢波信號送到采集卡，其幅值為0～10V，并根據對大量樂曲音頻信號的分析統計，給出一個判斷依據和相應的閾值，這樣就可以實現水形跟隨音樂旋律變化。

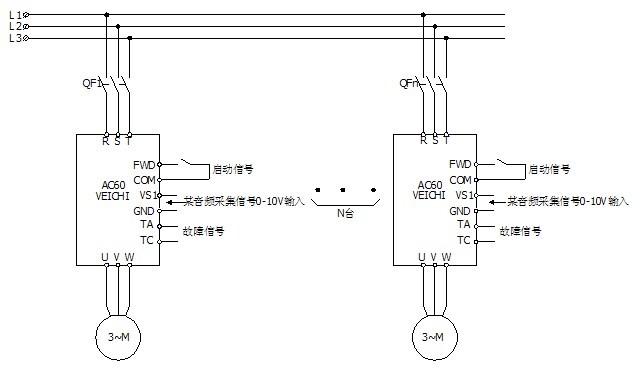

其控制電路圖如下：
四、偉創AC60系列變頻器的特點
1、允許額定電壓的±15%的波動范圍，適應中國電網的現況；
2、輸入輸出三相電壓：220V、380V、660V、1140V；輸出頻率范圍：0-400Hz可調；
3、優化的SVPWM控制技術：輸出電流波形平穩，抑制電流能力強，負載大范圍波動時，仍能穩定運行；
4、較好的靜音控制，15kHz在線可調，保證扭距合理輸出，同時有效降低電動機的噪音和發熱；
5、完善的電機保護，具有過載、過流、過壓、欠壓、短路等保護及軟起、軟停功能等；
6、豐富可編程輸入、輸出端子，2路可編程模擬量輸入端口，并可互相切換，結合豐富的軟件邏輯功能，可滿足不同行業的應用要求；
7、通用型160kW以上內置直流電抗器，輸入功率因素高，減少了大功率機器對電網的干擾；
8、具備完善的軟件、硬件保護功能。
偉創AC60系列變頻器已經在音樂噴泉領域進行了成功應用。結果表明：該變頻器運行穩定，安全可靠和控制精度等技術性能均能滿足實際要求，而且成本低，使用簡單方便，效果令人十分滿意。
