一、概述
數控機床（CNC Computer Numerical Control）是集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品，在機械制造設備中具有高精度、高效率、高自動化和高柔性化等優點。主軸是車床構成中一個重要的部分，對于提高加工效率，擴大加工材料范圍，提升加工質量都有著很重要的作用。

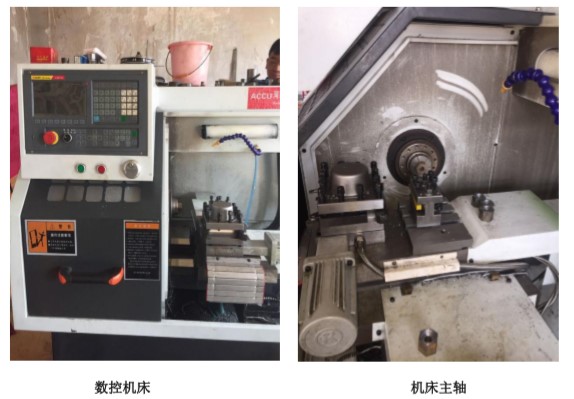

二、數控機床主軸設備組成及工作原理
由于數控機床加工范圍廣，不同的工件，不同的工序，使用不同的刀具，要求主軸具有不同的速度，主驅電機通過皮帶傳動帶動主軸旋轉，或通過皮帶傳動和主軸箱內的減速齒輪（以獲得更大的轉矩）帶動主軸旋轉。通過 G 代碼編程控制刀軸動作，從而車出客戶需要的工件。
三、數控機床主軸設備實現的功能
機床主軸實現的功能無非就是正反轉和無極調速，數控機床對應用技術的要求如下：
1、電機要求：通常要求為變頻電機或普通異步電機加風扇以滿足電機低頻散熱問題，還要求電機調速范圍廣；
2、變頻器要求：
（1）、低頻力矩大：0.5Hz 輸出 150%額定轉矩；
（2）、轉矩動態響應快，穩速精度高：負載變化時，通過輸出轉矩快速做出響應，實現主軸速度穩定；
（3）、減速停車速度快：減速時間快給客戶節約時間成本，通常通過外加制動電阻或制動單元實現；
（4）、頻率指令和運行指令：一般源于 CNC 模擬量給定或多段速給定，模擬量以電壓型模擬量為主。
四、AC300 在數控機床主軸上的應用

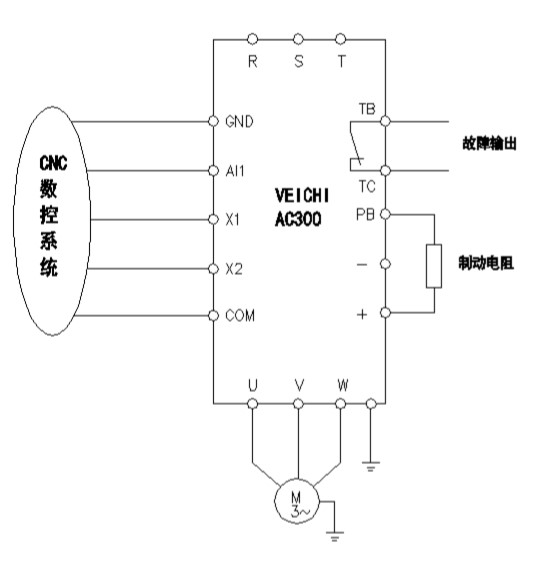

AC300 通用性變頻器完全滿足數控機床對主軸變頻器的要求，推薦接線如下
